一、 概 述

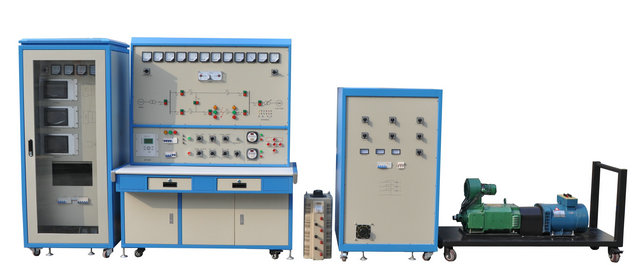

该电力系统综合自动化技能实训考核平台由五部分组成：同步发电机组、机组控制柜、输电线路及监视保护屏、无穷大电力系统和阻抗负载。对发电厂中常用的自动装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作、测试和试验。装置采用固定式结构。本实训平台适用于高校、中专、技校电力、电气、自动化类各专业相关课程的实训与实验，也可用于电力行业对从事发电人员的培训。
二、 特 点
1.自动装置全部采用7吋彩色人机界面显示，直观、清晰
2.自动装置将指示灯和按键组合在人机界面上，美观、简洁、操作方便
3.自动装置采用软件调试和校准，调试人员不拆面板即可调试
4.自动装置人机界面上可以直接设置系统运行参数，及实时显示运行状态
5.具有完善的人身保护功能
三、实训项目
1. 原动机的起动与运转
? 调速装置操作
? 调速装置及原动机控制
2. 发电机机电特性
? 发电机的空载特性曲线测试
? 发电机的短路特性曲线测试
? 发电机外特性及调整特性
? 发电机零功率因数负载特性
3. 同步发电机励磁控制
? 微机励磁装置基本操作
? 不同α角（控制角）励磁电压波形观测
? 同步发电机起励
? 控制方式及其相互切换
? 逆变灭磁和跳灭磁开关灭磁
? 伏赫限制
? 欠励限制
? 同步发电机强励
? 调差特性
? 过励限制
4. 准同期并列运行
? 微机准同期装置基本操作
? 自动准同期条件测试
? 线性整步电压形成（相敏环节）测试
? 导前时间整定及测量方法
? 压差、频差和相差闭锁与整定
? 手动准同期并网
? 半自动准同期并网
? 自动准同期并网
5. 单机----无穷大系统稳定运行方式
? 单回路稳态对称运行
? 双回路和单回路的稳态对称运行比较
? 单回路稳态非全相运行
6. 单机带负荷
? 独立系统特性
? 投、切不同负荷
? 单机甩负荷
7. 电力系统功率特性（功角）和功率极限（静态稳定性）
? 无调节励磁时，功率特性和功率极限的测定
? 手动调节励磁时，功率特性和功率极限的测定
? 微机自并励时，功率特性和功率极限的测定
? 微机他励时，功率特性和功率极限的测定
? 单回路、双回路输送功率与功角关系
? 提高电力系统静态稳定性
8. 电力系统暂态稳定性
? 短路类型对电力系统暂态稳定性的影响
? 故障切除时间对暂态稳定的影响
? 有无强励磁对暂态稳定性影响试验
? 线路重合闸及其对系统暂态稳定性影响
? 同步发电机异步运行和再同步
? 提高电力系统暂态稳定性的措施
四、配置清单
