机构运动简图测绘及分析实验模型

[名称]：机构运动简图测绘及分析实验模型
[规格型号]：DB-DCFA: [产品价格]：
[产品参数]：请联系客服: [联系电话]：021-36334717
[QQ]：: 欢迎关注我公司产品

产品详情

DB-DCFA 机构运动简图的测绘及分析实验模型

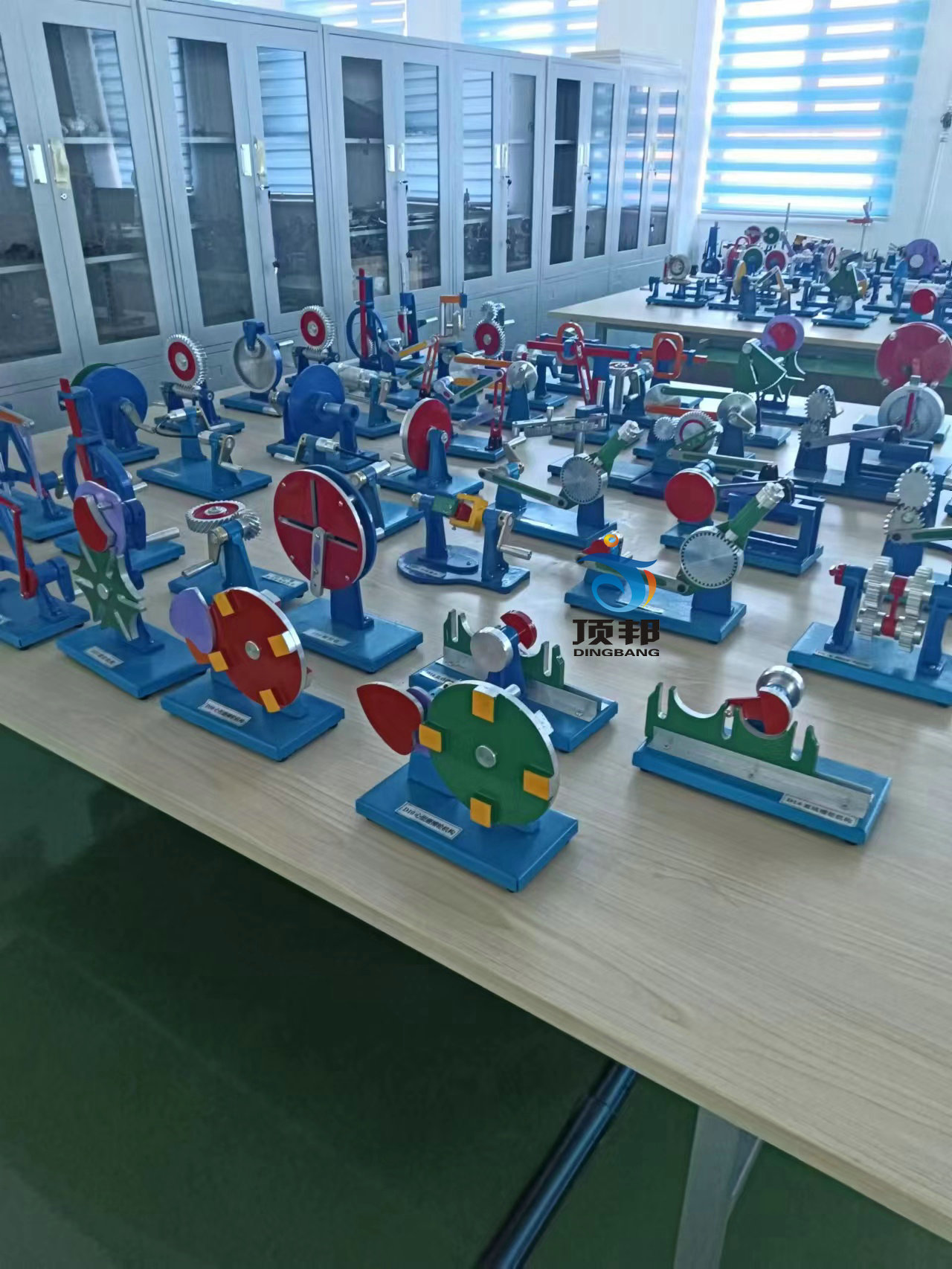

(参考图)

一、功能与特点
1.要用于机械原理（机械设计基础）课程开设“机构运动简图测绘及分析实验”；此外，产品中的所有模型都可以单独用于机械原理（机械设计基础）的课堂教学，机械创新设计课程中的机构创新部分的案例教学；
2．本系列产品分为DB-DCFA（基础型）、DB-DCFB（基础型）、DB-DCFC（创新型）和DB-DCFD（综选型），每大类型中精选配置典型的机构模型。
二、性能规格
1．模型材料：采用全铝合金材料，喷漆处理，使工件美观耐用，重量轻、方便课堂教学携带。
2．运动构件经机械精加工，装配精度高，机构运动灵活，各构件不发生干涉现象。
3. 各模型按教学要求分色、划线，为学生测绘、测量、计算自由度提供依据。主要部分颜色统一。
4．模型尺寸：240×200×160mm左右

序列	品名		单位	数量	单价	金额	备注
1		DB-DCFA机构运动简图的测绘及分析模型	套	1	11000	11000	全铝制，10台为一套，附件1
2		DB-DCFB机构运动简图的测绘及分析模型	套	1	16000	16000	全铝制，10台为一套，附件2
3		DB-DCFC机构运动简图的测绘及分析模型	套	1	18200	18200	全铝制，10台为一套，附件3
4		DB-DCFD机构运动简图的测绘及分析模型	套	1	59000	59000	全铝制，50台为一套，附件4

DB-DCFA机构运动简图的测绘及分析模型
功能特点:机构测绘及分析实验模型材料全部用铝合金制作,如运动件、转动轴齿轮都精加工而成。成台部件进行了分色处理，尺寸：240×200×160(mm)左右。对学生测绘量计算自由度提供了方便依据。产品转动灵活、耐磨性好、拆装方便，使用寿命保证在30年以上。

A1曲柄滑块泵	A2曲柄摇块泵
A3曲杆摇杆泵	A4转动导杆泵
A5摆动导杆泵	A6剪床机构
A7差动轮系结构	A8浮动盘联轴节
A9齿轮直线机构	A10齿轮摆杆机构

DB-DCFB 机构运动简图的测绘及分析模型

B1抛光机	B2装订机机构
B3牛头刨床	B4鄂式破碎机
B5步进输送机	B6假支关节机构
B7机械手腕部机构	B8简易冲床
B9铆钉机构	B10制动机构

DB-DCFC 机构运动简图的测绘及分析模型

C1新型四杆机构	C2放射连接组合机构
C3汪克尔旋转式发动机	C4摆盘式活塞机机构
C5轴向柱塞泵机构	C6插秧机分秧插秧机构
C7齿轮-凹轮组合机构（1）	C8齿轮-凹轮组合机构（2）
C9多论廓轮换工作机构	C10工作移置装置运动机构

DB-DCFD 机构运动简图的测绘及分析模型

编号	模型名称	编号	模型名称
1	叠加机构	26	直线运动机构
2	双曲柄机构	27	连杆棘轮机构
3	内槽轮机构	28	差动螺旋机构
4	滚子推杆心型凸轮机构	29	滑道轴节机构
5	斜齿轮传动机构	30	三平杆传动机构
6	减速器	31	万向接头
7	齿轮间歇机构	32	双冲头机构
8	ZK周转轮系机构	33	偏心凸轮机构
9	曲柄摇杆机构	34	偏心往复运动机构
10	心型摩擦轮机构	35	急回机构
11	扇形齿轮机构	36	椭圆齿轮机构
12	磨擦轮机构	37	2K-H周转轮系机构
13	椭圆齿轮机构正弦机构	38	三档齿轮变速机构
14	直线槽轮机构	39	蜗轮蜗杆传动机构
15	行星机构	40	往复圆柱凸轮机构
16	等径凸轮机构	41	槽轮机构
17	45°螺旋齿轮传动机构	42	机器人爬杆机构
18	圆锥直齿轮传动机	43	摆动导杆急回机构
19	齿轮传动往复运动机构	44	反馈机构
20	空间机构	45	90°螺旋齿轮传动机构
21	安全离合器机构	46	差速器
22	齿轮连杆机构	47	软轴传动机构
23	摆动滑块机构	48	运动合成机构
24	椭圆仪	49	偏心调速器机构
25	渐开线凸轮机构	50	行星机构Ⅱ
