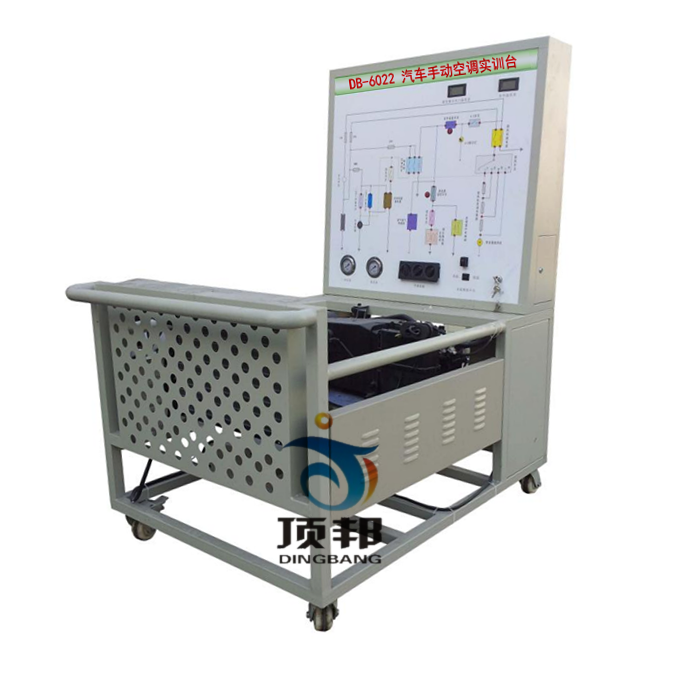

DB-6022 汽车手动空调实训台

一、产品简介
汽车手动空调实训台采用原汽车手动空调系统为基础，充分展示汽车手动空调系统的组成结构和工作过程。
汽车手动空调实训台适用于中高等职业技术院校、普通教育类学院和培训机构对汽车手动空调系统理论和维修实训的教学需要。
汽车手动空调实训台满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1.真实可运行的汽车手动空调系统，充分展示汽车手动空调系统的组成结构和工作过程。
2.实训台面板采用3mm厚铝塑板；UV平板喷绘面板打印有不褪色的彩色电路图与工作原理图；可直观对照电路图和实物，认识和分析汽车手动空调系统的工作原理。
3.实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.实训台面板上安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化。
5.实训台提供了练习加注制冷剂、检漏等实操工作平台。
6.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
7.实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置。无线设故，可由老师设置故障，学员分析并查找原因，智能故障设置系统配套专用12V开关电源，车辆断电状态下查找不影响故障设置；故障设置含断路，偶发等现象；对比实验台面板图上零件图和接插口针脚，直接在故障部位测量，掌握实车故障分析和排除方法。
技术配置：
外形尺寸：1500×1000×1700mm(长×宽×高)
动力电源：三相四线380V±10% 50Hz
外接电源：交流220V±10% 50Hz
工作电压：直流12V
制 冷 剂：R134a
工作温度：-40℃～+50℃
高压压力表：0～3.5MPa
低压压力表：0～1.5MPa
三相异步电动机：
     电  压：AC 380V
     功  率：2.2KW
     转  速：1420r/min
真空泵：
      电  压：AC 220V 50Hz
     功  率：120W
     抽气速率：25L/min
     极限压力：10~30Pa
     转  速：1000r/min
     进气口径：?6
     用油量：0.25L
     噪  声：65
     移动脚轮：120*80mm
