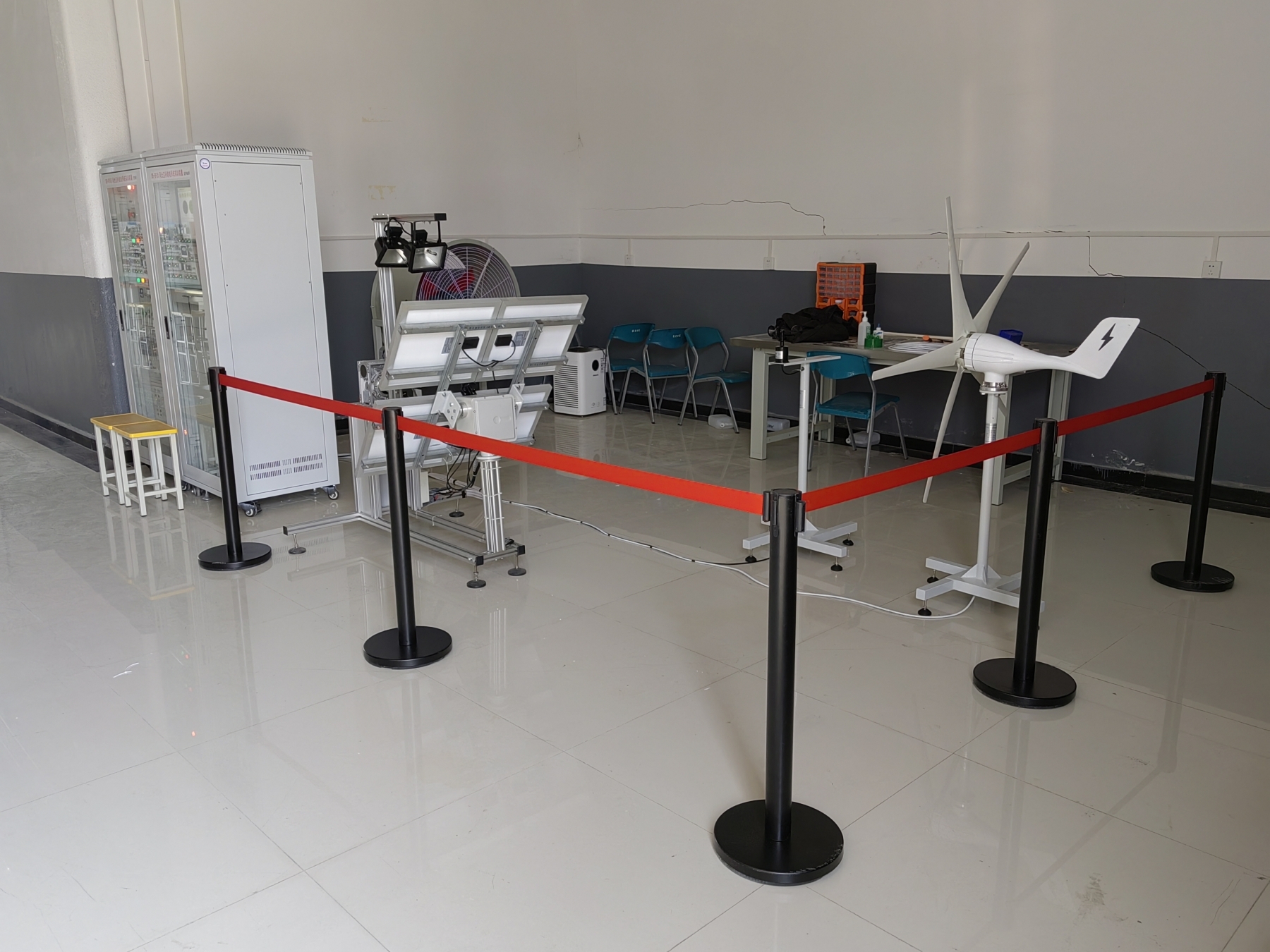

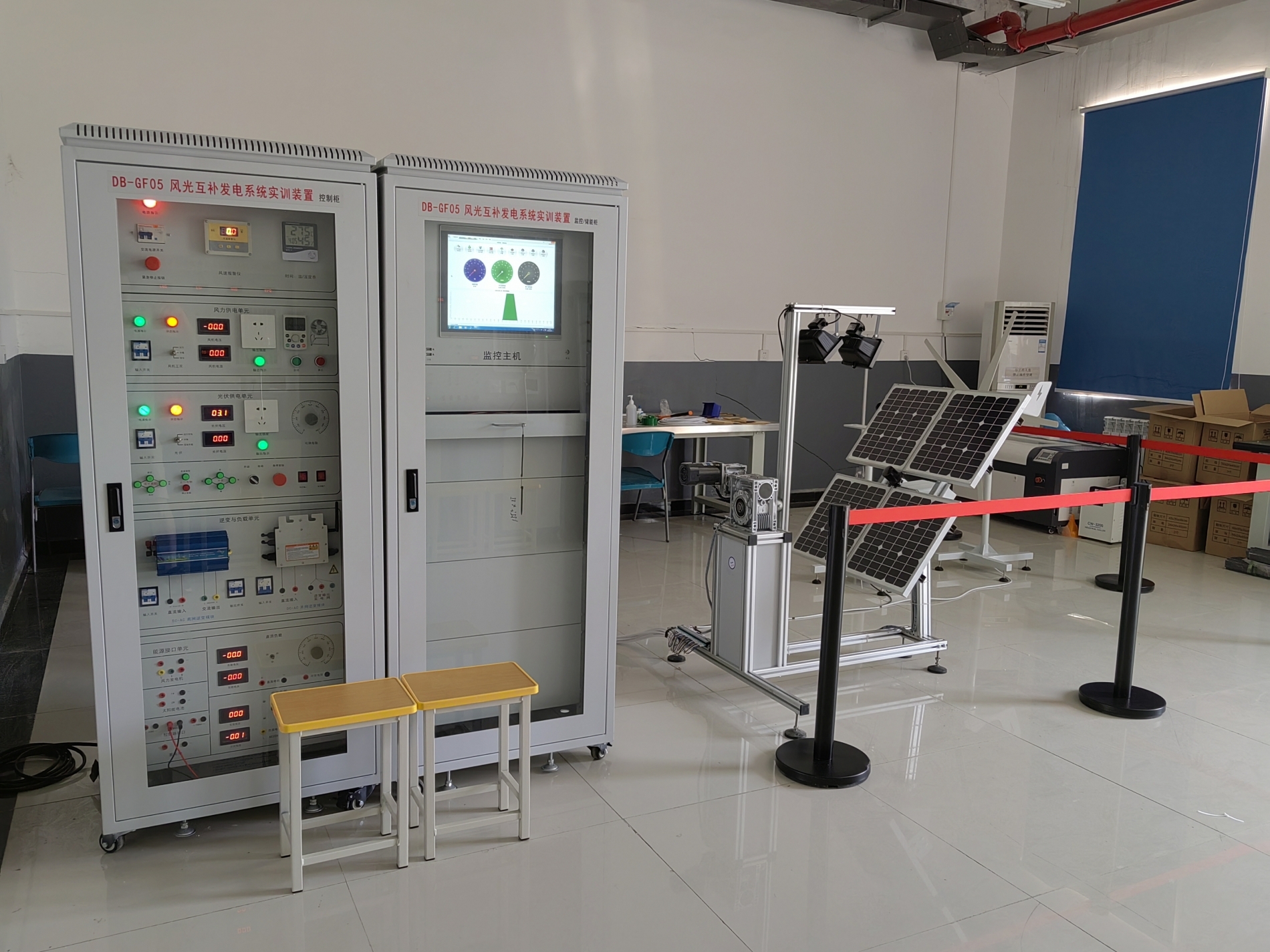

风光互补发电实验台/风光互补发电系统实训装置，可完成风力机、太阳能互补独立运行系统实验，和风能、太阳能并网运行实验系统的大部分控制过程实验及运行过程演示。
一、系统构成：
1、蓄电池充电和容量显示，充放电控制。
2、具备对蓄电池的智能化管理和充电温度补偿（选择项）。
3、保护功能更加完善；具备过充、过放和过压保护、过载和短路保护、充电接反保护、蓄电池开路保护、过热保护。
4、CIFC系统稳定技术设计，蓄电池工作在均衡充电模式下。风力发电机的转速、输出电压、电流及输出功率采用了柔性控制技术，系统实现了精确的功率分配，并采用了风机辅助启动功能和异常保护功能。
5、电池反接保护：蓄电池“＋”“－”极性接反，断路器关断，纠正后可继续使用。
6、太阳能电池反接保护：太阳能电池“＋”“－”极性接反，纠正后可继续使用。
7、负载过流及短路保护：负载电流超过额定电流或负载短路后，断路器关断，减小负载后可 继续使用。
8、电池开路保护：万一蓄电池开路，若在风力发电机/太阳能电池正常充电时，控制器将关断负载，以保证负载不被损伤，若风力发电机/太阳能电池不充电时，控制器由于自身得不到电力，不会有任何动作。
9、过充保护：充电电压高于保护电压（2.4V/单节）时，自动关断对蓄电池充电；此后当电压掉至维护电压（2.3V/单节）时，蓄电池进入浮充状态，当低于恢复电压（2.2V/单节）后浮充关闭，进入均充状态。过充保护恢复点电压和浮充电压均有温度补偿。
10、蓄电池电压低于保护电压时，控制器自动关闭输出以保护蓄电池不受损坏。
11、过压保护：当电压过高时，自动关闭输出，保护电器不受损坏。过充、过放、过压保护均延时动作，防止误动作。 风机辅助启动功能和异常保护功能。

输入电源：AC380V±10% 50Hz （三相五线制）和AC380V±10%（单相三线）输入功率：＜2KW
4、1、充电单元
? 工作电压：12VDC
? 风力发电机功率：400W ，峰值功率：600W
? 充电方式：PWM脉宽调制
? 充电最大电流 35A
? 过放保护电压 11V
? 过放恢复电压 12.6V
? 输出保护电压 16V
? 卸载开始电压（出厂值）15.5V
? 卸载开始电流（出厂值） 15A
? 保护功能：蓄电池过充电、蓄电池过放电、蓄电反接、负载超载、防雷、风机限流、风机自动刹车和手动刹车。
? 模拟风洞电压：380VAC  三相五线
? 模拟风洞功率：2.2KW
? 风量：28600，风压：320pa
光能
? 光伏模块功率：单晶25Wp 4组，采用拱形形状，上面有6组模拟太阳灯，实现晨日、晌午、午日、下午、傍晚等日光模拟。
? 光伏模块输出工作电压：17.5VDC
? 光伏模块工作电流：4.86A
? 模拟光源模块：2000W
4、2、电力蓄能单元（机内）
? 蓄电池类型：免维护胶体蓄电池
? 蓄电池组容量:12V/100Ah
? 蓄电池数量： 2个
4、3、DC-AC逆变单元(机内）
离网模块
? 直流输入电压：10.8～16VDC
? 额定蔬出功率：1000W  由客户选择
? 输出电压：110/220VAC，（带市电切换功能）
? 频率范围：50Hz
? 输出波形：纯正弦波
? 工作效率：90%
? 功率因数：>0.9
? 波形失真率≤5%
? 工作环境：温度-20℃～50℃
? 相对湿度：﹤90﹪（25℃）
? 保护功能：极性反接、短路、过热、超载保护
? 所发电能可实现与家用电器产品无缝连接，保护功能齐全，电器包含（液晶电视、洗衣机、电冰箱、电饭煲等家用电器产品）
4、4、并网模块
4、4、1. 6级功率搜索功能
   在自动调整的过程中，会看到LOW灯不停的闪烁，功率会由0作为起点，向最大功率点加大输出功率，重启最多为6次，然后进入功率锁定状态，锁定时ST灯长亮。
在进行6级功率搜索程序时，所需的时间为10分钟。
4、4、2.宽电压输入（15-62VDC）
? DC电压输入：180-450VDC
4、4、3.二级功率变压转换
? 高频双向并网，单向并网功能
? 高频直接调制，AC半波合成
? 双向并网方式：直接负载消耗，逆向传输AC电流
? 单向并网方式：直接负载消耗，禁止逆向传输AC电流
4、4、4. 多频率输出功能，可适用于50Hz/60Hz频率的AC交流电
? 频率范围：45Hz~63Hz
? 直接连接到太阳能电池板（不需要连接电池）
4、4、5. 采用了精确的动态压差型MPPT功能、APL功能，自动把太阳能板的功率调整到最大输出，只需将太阳能板直接连接到并网逆变器上，无需再连接电池。
? 压差型MPPT：精确度为0.1V
? 功率锁定：10W（AC交流输出）
4、4、6. 交流电0角相高精度自动检测
   交流电的0角相经隔离放大后输入到MCU进行高精度检测分析，相移率只有<1%，从而实现了高精度同相调制交流电并合输出功能。
? 交流相移：<1%
? 过零保护：0.2VAC
? 交流切换：50Hz/60Hz
4、4、7. 同步高频调制
   在并网的过程中，通常是采用同角相并网（即两交流电的相位差完全等于0时，用开关将两交流电并合）而本产品是先将交流电整流为100Hz的半周波交流电，再将本机产生的高频电流在电路中与100Hz的半周波交流电产生并合，实现高频调制。
? 调制合成：半波全桥调制合成（100Hz/120Hz）
? 合成方式：MOSFET全桥
? 高频频率：50KHz
4、4、8. 输出纯正正弦波
? 采用SPWM直接产生纯正正弦波输出。
? 输出波形：采用互补PWM推挽，纯正正弦波
? 生成方式：增强型高速SPWM
4、4、9. 太阳光度自动感知功能
   最新的光度感知运算技术，太阳光在太阳能电池板上的照射角度、光照强度的不同而产生不同的电流输出，采用了先进的中央处理器运算出其不同的光照度，可直接在LCD上显示出来，可以直观的看到太阳光感的强度单位，使用更为方便。
? 光度取样：功率点取样。
? 高精度AD取样：积分AD取样方式
4、4、10. 功率自动锁定（APL）
   在不同的电流强度的波动下，就要用到了MPPT功能，当MPPT功能调整到了最大功率点时，本产品自动把功率锁定在最大的功率点上，使输出的功率更为稳定。
? 功率锁定：MPPT的最大取点值
? 自动适应不同的负载功率因数
? 适应于任何的功率负载。
? 恒流，恒功率
4、4、11. 电网有故障时自动关闭输出
? 当市电电网停电或电网有故障时，逆变器会自动关闭输出。
4、4、12. 电流限制保护
? 恒定的输出功率，而不会出现超载，过流现象。
4、4、13. 最大功率点追踪（MPPT）
   电流强度，电压不停的变化下，如果没有功率点追踪的话就会出现很多问题，以前一般是采用一个太阳能控制器，本产品采用了高精度的MPPT运算功率，自动而实时的把太阳能板的输出功率调整在最大的输出点上，从而实现了稳定的输出目的。
