继电器接触器控制实验箱
- [名称]：继电器接触器控制实验箱
- [规格型号]：DB-SD18
- [产品价格]：
- [产品参数]：请联系客服
- [联系电话]：021-36334717
- [QQ]：
- 欢迎关注我公司产品
产品详情

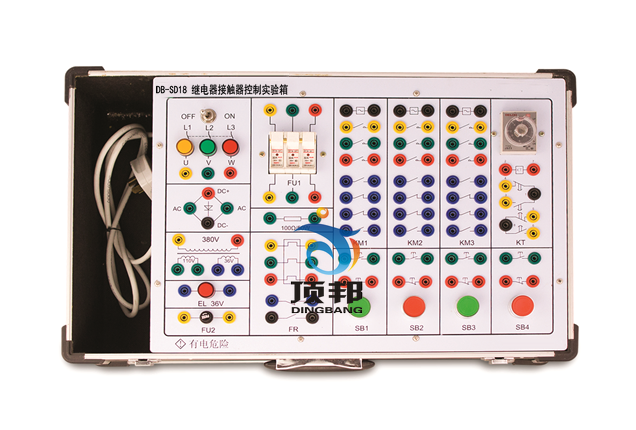

DB-SD18 继电器接触器控制实验箱
继电器接触器控制实验箱采用手提箱式结构，便于搬动及携带，为指导教师准备实验带来了方便。整机面板采用2.5mm厚单面环氧树酯敷铜板为基板，面膜采用喷塑处理,丝网印刷技术。外形美观，坚固耐用。
继电器接触器控制实验箱面板接线插座采用自锁紧式镀金迭插插座，接触电阻小、防氧化、防锈蚀，使用寿命长。实验插接线采用高纯度多股铜线，手感好、耐弯折，插头采用可拆装式结构，便于维修。
二、实验项目：
(1) 三相异步电动机点动和自锁控制线路；
(2) 三相异步电动机的正反转控制线路；
(3) 三相异步电动机Y—Δ降压起动控制线路；
(4) 三相异步电动机串电阻降压起动控制线路；（需增加上配置表中的9）
(5) 三相异步电动机能耗制动控制；
(6) 两台三相异步电动机起动顺序控制；
(7) 两地控制线路；
(8) 正反向起动控制线路；
(9) C620车床电气控制；
(10)工作台的往返运动控制线路；（需增加上配置表中的6）
三、实验箱配置清单：
| 序号 | 名称 | 数量 | 备注 |
| 1 | 交流接触器 | 3个 | 220V或380V、带状态指示灯 |
| 2 | 时间继电器 | 1个 | |
| 3 | 熔断器 | 3个 | |
| 4 | 热继电器 | 1个 | |
| 5 | 控制按钮 | 3个或4个 | 带灯 |
| 6 | 行程开关 | 2个 | 选配 |
| 7 | 整流桥 | 1个 | |
| 8 | 能耗电阻 | 1只 | |
| 9 | 降压启动电阻 | 3只 | 选配 |
| 10 | 信号灯 | 1个 | |
| 11 | 变压器 | 1只 | |
| 12 | 控制回路保险管 | 1只 | |
| 13 | 三相鼠笼异步电动机 | 1台 | |
| 15 | 实验专用线 | 1套 | |
| 16 | 实验指导书 | 1本 |
